HERZ PUMPFIX Kompakt
Weniger Schnittstellen - mehr System

In der täglichen Praxis von Installateuren wiederholt sich ein Muster: Heiz- und Kühlsysteme werden technisch immer anspruchsvoller, gleichzeitig steigen die Anforderungen an Platz, Zeit und Präzision auf der Baustelle. Jede Anlage besteht aus fixen hydraulischen Grundfunktionen – doch die klassische Einzelmontage dieser Komponenten kostet Zeit, Raum und erhöht die Fehleranfälligkeit. Genau an dieser Stelle setzt die neue HERZ PUMPFIX Kompakt an. Sie fasst zwei vollständig vormontierte und unabhängige Pumpengruppen in einer kompakten Anschlusslösung zusammen und reduziert damit die zeitintensivsten Schritte in der Installation: Das Zusammensetzen, Abstimmen und Montieren einzelner hydraulischer Komponenten vor Ort.

Ein oft unterschätzter Faktor in der Heiz- und Kühltechnik ist nicht nur die spätere Energieeffizienz, sondern bereits die Effizienz in der Umsetzung. Jede Stunde, die bei der Installation eingespart wird, reduziert nicht nur Kosten, sondern auch die Komplexität auf der Baustelle.

In klassischen Anlagen besteht die hydraulische Verteilung aus vielen einzelnen Komponenten, die alle eine wichtige Funktion erfüllen. Doch erst das Zusammenspiel dieser Komponenten macht das System arbeitsfähig. Genau dieses Zusammenspiel wird bei der HERZ PUMPFIX Kompakt bereits ab Werk hergestellt.

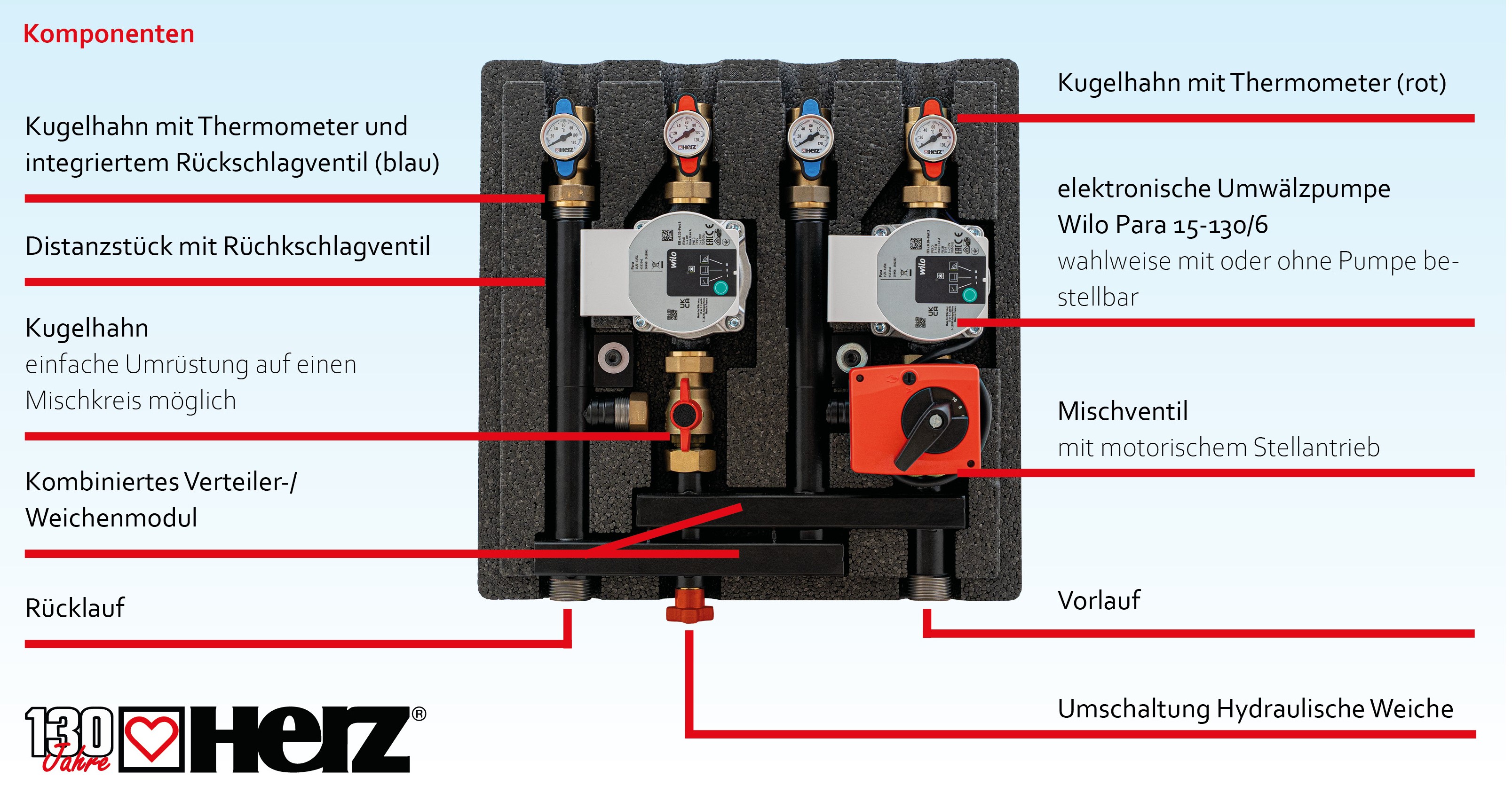

Eingebunden wird HERZ PUMPFIX Kompakt im Strang zwischen Wärmeerzeuger und Heiz- bzw. Kühlkreisen. Alle zentralen Komponenten wie Verteiler, Absperrventile mit Thermometern im Vor- und Rücklauf, Rückschlagventile sowie Hocheffizienzpumpen sind in einer thermisch isolierten Pumpengruppe integriert und aufeinander abgestimmt.

Als eine hydraulische Schnittstelle versorgt diese Pumpengruppe die einzelnen Funktionsbereiche und gewährleistet, dass Wasser mit den richtigen Temperaturen zuverlässig zirkuliert. Damit verschiebt sich der Fokus in der Praxis auf das Wesentliche - weg von der Einzelkomponentenmontage hin zur funktionalen Systemintegration.

Anforderungen im Anlagenalltag

Das zentrale Merkmal der HERZ PUMPFIX Kompakt ist die Kombination von zwei unabhängig arbeitenden Pumpengruppen in einer Einheit. Diese können je nach Anforderung als zwei Mischkreise, zwei Direktkreise oder als Kombination aus beiden ausgeführt werden. Diese Flexibilität ist besonders entscheidend, da Anlagen selten einheitliche Nutzungsanforderungen haben. Ein Teil der Anlage benötigt häufig eine geregelte Vorlauftemperatur, etwa für Flächenheizungen oder kombinierte Heiz- und Kühlsysteme. Hier arbeitet der Mischkreis, der über ein Dreiwegeventil und einen externen Regler die Mediumstemperatur kontinuierlich anpasst. Durch die kontrollierte Beimischung von kühlem Rücklaufwasser in heißes Vorlaufwasser wird die definierte Vorlauftemperatur erzielt.

Parallel dazu kann ein zweiter Kreis als Direktkreis ausgeführt werden, der ohne Temperaturmischung arbeitet und das Heizwasser unmittelbar vom Wärmeerzeuger an den Verbraucher weitergibt. Typische Anwendungen sind klassische Radiatorenkreise oder Boiler-Ladungen.

Die Kombination beider Prinzipien in einer Einheit ermöglicht eine klare Trennung unterschiedlicher hydraulischer Anforderungen innerhalb eines Systems.

Zwei Pumpengruppen, viele Einsatzmöglichkeiten

Für folgende Gegebenheiten ist eine Zusammenstellung aus unterschiedlichen Pumpengruppen für HERZ PUMPFIX Kompakt möglich:

Für zwei Mischkreise:

Hierbei kommen zwei PUMPFIX Mix Pumpengruppen zum Einsatz. Diese sind für Anlagen konzipiert, in denen eine aktive Temperaturregelung erforderlich ist. Sie arbeiten mit einem Mischermotor und ermöglichen über eine 3-Punkt-Regelung eine präzise Anpassung der Vorlauftemperatur. Besonders in Flächenheizungen oder kombinierten Heiz- und Kühlsystemen sorgen sie für stabile und energieeffiziente Betriebsbedingungen.

Für zwei Direktkreise:

Im Einsatz sind zwei PUMPFIX Direct Pumpengruppen. Diese stellen eine direkte Verbindung zwischen Wärmeerzeuger und Heizkreis her. Dank des Absperrventils als Anschlussteil kann zudem die Pumpe mühelos ausgetauscht werden.

Für die Kombination aus einem Mischkreis und einem Direktkreis:

Für Anwendungen, bei denen sowohl ein geregelter Mischkreis als auch ein direkt versorgter Heizkreis benötigt werden, wird die HERZ PUMPFIX Kompakt als Kombination aus einer PUMPFIX Mix und einer PUMPFIX Direkt Pumpengruppe ausgeführt.

Flexibel anpassbar auch bei nachträglichen Veränderungen

Bei allen Varianten sind die Pumpengruppen bei HERZ PUMPFIX Kompakt über einen gemeinsamen Verteiler miteinander verbunden. Der Verteiler kann je nach Anlagenanforderung entweder als druckbehafteter Verteiler oder als hydraulische Weiche eingesetzt werden. Diese Anpassung ermöglicht eine flexible Integration in unterschiedliche Heizsysteme und erleichtert die hydraulische Abstimmung der Gesamtanlage.

Die Funktion der hydraulischen Weiche wird insbesondere bei Anlagen mit zusätzlicher Versorgerpumpe im primären Heizkreis benötigt. Sie sorgt für die hydraulische Entkopplung zwischen Vor- und Rücklauf und gleicht unterschiedliche Volumenströme zwischen Primär- und Sekundärkreis aus. Dadurch arbeitet jeder Kreislauf unabhängig voneinander im optimalen Betriebsbereich, während gleichzeitig die Stabilität und Regelbarkeit des Gesamtsystems verbessert wird.

Diese Modularität ist besonders wichtig in einem Umfeld, in dem sich Anforderungen während der Bauphase oder im späteren Betrieb häufig noch ändern. Statt das gesamte System neu aufzubauen, kann die bestehende Struktur erweitert oder angepasst werden, ohne die hydraulische Grundarchitektur zu verlieren.
