4000

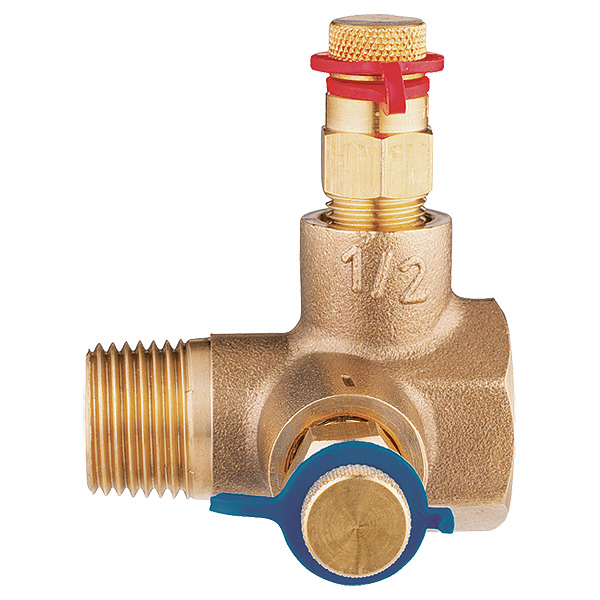

Messblende mit zwei Messventilen

1 4000 11 - Messblende LF mit vermindertem kvs-Wert, zur Differenzdruckmessung bei geringen Durchflüssen, sonstige Ausführung wie unten angeführt.

1 4000 21 - Messblende MF mit kvs-Wert = 1,1 zur Differenzdruckmessung bei mittleren Durchflüssen

1 4000 01, 1 4000 02, 1 4000 03, 1 4000 04, 1 4000 05, 1 4000 06 - Eingang Innengewinde, Ausgang Außengewinde, PN 20 von -20°C bis 130°C (bis DN32), 110°C (ab DN40). Gehäuse aus entzinkungsbeständigem Messing, für den hydraulischen Abgleich für Kühldeckenanlagen und Fan Coils. 2 Messventile (0284).

Produktübersicht

Bestell-Nr	Beschreibung	kvs DN VKE
1 4000 11	HERZ-Messblende LF	0,55 15LF 10
1 4000 21	HERZ-Messblende MF	1,1 15 MF 10
1 4000 01	HERZ-Messblende mit zwei Messventilen	2,2 15 10
1 4000 02	HERZ-Messblende mit zwei Messventilen	4,25 20 10
1 4000 03	HERZ-Messblende mit zwei Messventilen	8,6 25 10
1 4000 04	HERZ-Messblende mit zwei Messventilen	15,9 32 5
1 4000 05	HERZ-Messblende mit zwei Messventilen	23,7 40 5
1 4000 06	HERZ-Messblende mit zwei Messventilen	48,0 50 5
