4017 ML

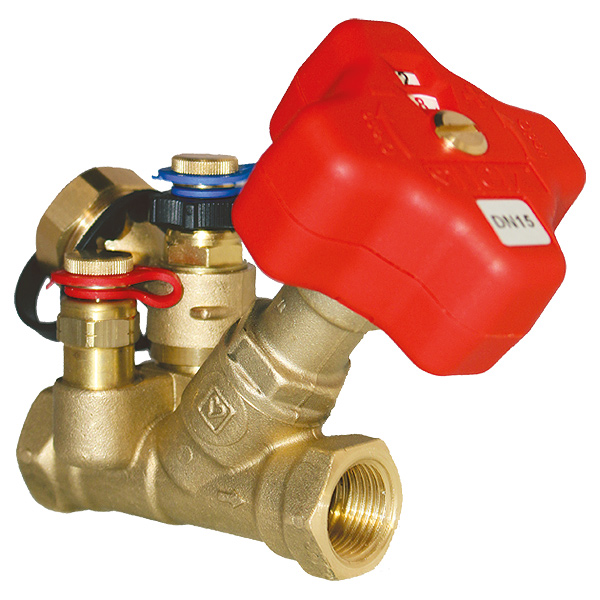

HERZ-Strangregulierventil mit Messblende und Impulsleitungsanschluß

Strangregulierventil mit Messblende und Impulsleitungsanschluss Schrägsitzform

Nichtsteigende Spindel – Muffe x Muffe, aus entzinkungsbeständigem Messing, Voreinstellung durch Hubbegrenzung, digitale Anzeige der Voreinstellstufe im Handradfenster – zur Einregulierung von Strängen mit Hilfe der Differenzdruckmessung, Klemmsetadapter für den Anschluß von kalibrierten Weichstahl-, Kupfer- oder Kunststoffrohren stehen zur Verfügung (DN 15 und DN 20),Spindelabdichtung durch Dreifach-O-Ring – 2 Messventile für Differenzdruckmessung an der Messblende. Messventile in verlängerter Bauform als Zubehör erhältlich

Max. Betriebstemperatur bis DN 32 130°C / ab DN 40 110°C

Max. Betriebsdruck 20 bar

Produktübersicht

Bestell-Nr	Beschreibung	kvs DN VKE
1 4017 30	HERZ-Strangregulierventil mit Messblende und Impulsleitungsanschluß	0,46 15 LF 10
1 4017 39	HERZ-Strangregulierventil mit Messblende und Impulsleitungsanschluß	0,88 15 MF 10
1 4017 31	HERZ-Strangregulierventil mit Messblende und Impulsleitungsanschluß	2,00 15 10
1 4017 32	HERZ-Strangregulierventil mit Messblende und Impulsleitungsanschluß	3,60 20 10
1 4017 33	HERZ-Strangregulierventil mit Messblende und Impulsleitungsanschluß	6,50 25 10
1 4017 34	HERZ-Strangregulierventil mit Messblende und Impulsleitungsanschluß	13,30 32 5
1 4017 35	HERZ-Strangregulierventil mit Messblende und Impulsleitungsanschluß	18,50 40 5
1 4017 36	HERZ-Strangregulierventil mit Messblende und Impulsleitungsanschluß	33,00 50 5
