Kombiventil-Volumenstromregler

Kombiventil-Volumenstromregler



  • Alles perfekt geregelt

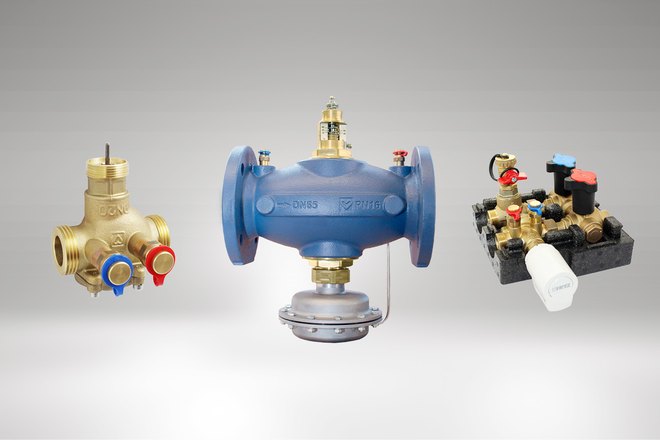

    Multifunktional – so präsentieren sich die Kombiventil-Volumenstromregler von HERZ: Regulierventil, Regelventil, Differenzdruckregler und Absperrventil kompakt kombiniert.
    Der HERZ Kombiventil-Volumenstromregler wird in pumpenbetriebenen Heiz- und Kühlanlagen eingesetzt und ermöglicht es, dass Anlagen in allen Lastbereichen mit einem hohen Effizienzgrad betrieben werden können. Speziell moderne Regelungen erreichen die gewünschten Raumtemperaturen sehr genau, wobei jedoch oftmals wechselnde Durchflüsse und Drücke in der Anlage die Folge sind. HERZ Kombiventil-Volumenstromregler begrenzen automatisch den Volumenstrom durch Ausregelung der Druckschwankungen und versorgen so alle Anlagenteile jederzeit mit der gerade erforderlichen Energiemenge.

    Für jedes Projekt der passende HERZ Kombiventil-Volumenstromregler

    - Von DN 15 bis DN 250 in unterschiedlichen Ausführungen

    - Durchflussbereich von 20 l/h bis 410.000 l/h (0,0055 l/s bis 113,9 l/s)

    - Passende Stellmotoren (bis DN 50 auch thermische Stellantriebe)

    - Druckentlastetes Design für geringe erforderliche Stellkräfte des Antriebs

    PICV
  • SMART plus 7708.psd

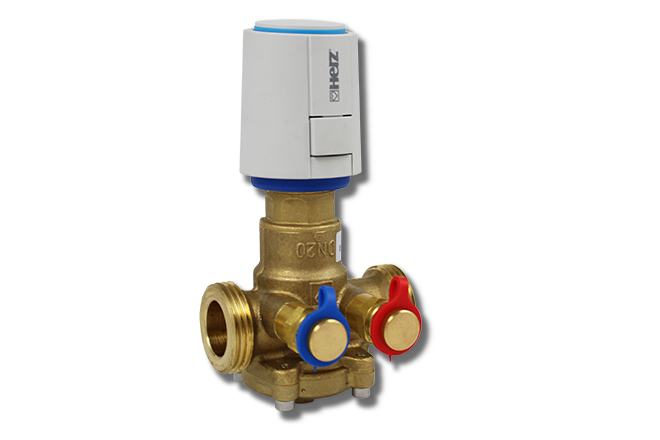

    Der HERZ Kombiventil-Volumenstromregler SMART

    Wesentliches Merkmal ist die innenliegende Druckausgleichsleitung und damit die kompakte Bauweise. Die Modelle der Serien 4006/4206 M SMART und 4006/4206 R SMART sind wahlweise mit oder ohne Messventilen sowie mit verschiedenen Anschlüssen (Außengewinde, mit Gewindemuffen) erhältlich. Die Typenvielfalt reicht von DN 15LF (Low flow) bis DN 20HF (High flow) mit einem Durchflussbereich von 20 l/h bis 1750 l/h. Der integrierte Regeleinsatz dient zur modularen Regelung über einen Stellantrieb. Aufgrund der Druckentlastung sind auch bei hohen Differenzdrücken nur kleine Stellkräfte von wenigen Kilogramm bzw. Newton erforderlich.

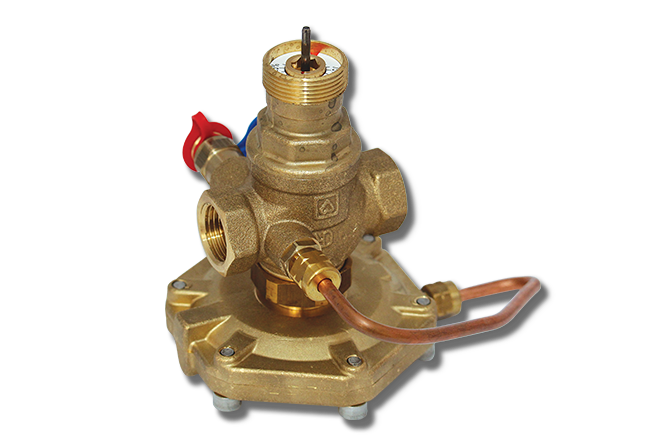

  • Der HERZ Kombiventil-Volumenstromregler - Serie 4006/4206 M und 4006/4206 R

    Die Modelle der Serien 4006/4206 M und 4006/4206 R sind wahlweise mit oder ohne Messventilen sowie mit verschiedenen Anschlüssen (Außengewinde, mit Gewindemuffen) erhältlich. Die Durchflussmengen reichen von 40 l/h bei DN 15 bis 5000 l/h in der DN 50 -Ausführung. Der integrierte Regeleinsatz dient zur modularen Regelung über einen Stellantrieb. Aufgrund der Druckentlastung sind auch bei hohen Differenzdrücken nur kleine Stellkräfte von wenigen Kilogramm bzw. Newton erforderlich.

    PICV
  • SMART plus 7708

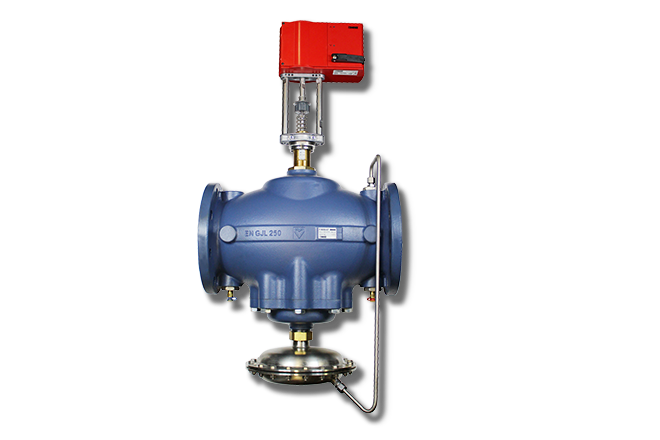

    Der HERZ Kombiventil-Volumenstromregler F4006

    Die Serie F4006 bietet mit seinem umfangreichen Produktsortiment für jedes Projekt die passende Dimension: von den großen „Kleinen“ in DN 50 und DN 65 über DN 80, DN 100, DN 120, DN 150 und DN 200 (Standard Flow, High Flow, Ultra High Flow) bis hin zu DN 250 HF (High Flow) finden sich die Anwendungsgebiete vorwiegend im Kühlungsbereich, in Fernwärme- und Hausübergabestationen sowie im gesamten HLK-Bereich in Gebäuden unterschiedlichster Größen. Alle Kombiventile können mit 2-Punkt, 3-Punkt oder stetigen Stellantrieben kombiniert werden.

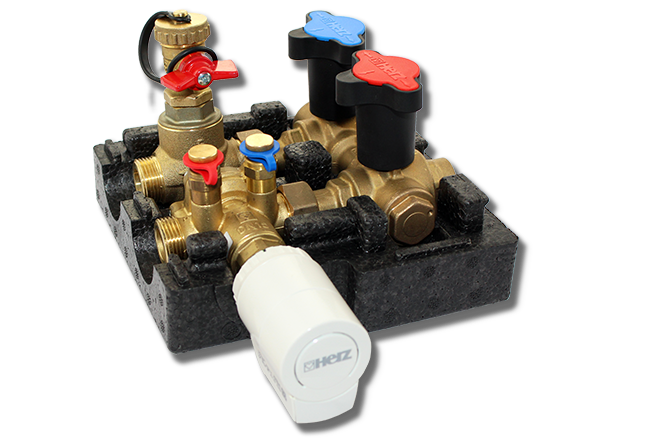

  • HerzCON – Der innovative Direktanschluss

    Speziell für den einfachen Anschluss an Gebläsekonvektoren oder sonstige Heiz- und Kühlgeräte konzipiert wurde der HerzCON – um das HERZ 4006 SMART Kombiventil ist eine komplette Systemeinheit mit Multifunktions-Kugelhahnblock, Entlüftungsventil, Entleerventil und Schmutzfänger verbaut. Mit der neuen Type DN 20 HF (High flow) wird eine Durchflussmenge von 350-1750 l/h ermöglicht, annähernd so hoch wie bei der Dimension DN 25. Der HerzCON kann mit verschiedenen Modellen von Stellantrieben ausgestattet werden, wodurch jede Regelung zum Einsatz kommen kann - vom Raumthermostat bis zur Gebäudeleittechnik.

    PICV box
