Statische Regelventile

Statische Regelventile



  • Statische Regelarmaturen – Alles perfekt geregelt

    Die Schaffung einer behaglichen Raumtemperatur für den Benutzer, die Optimierung der Betriebskosten und der sichere Betrieb der Anlage sind Anforderungen an moderne Heizungs- und Kühlungsanlagen. Die Grundlage dafür ist eine gut geplante und ausgeführte Installation, mit allen erforderlichen hydraulischen Einbauten und Armaturen.
    HERZ stellt für den korrekten und energiesparenden hydraulischen Abgleich und zur Regelung von Anlagen im Heizungs- und Kühlungsbereich eine große Produktvielfalt zur Verfügung. Die Dimensionen der Regel- und Regulierventile reichen von DN 15 bis DN 500, die maximale Betriebstemperatur liegt für ausgewählte Ventile bei bis zu 150 °C. Zu den HERZ-Regelarmaturen sind auch die entsprechende Aktoren, sowohl mechanische als elektronische im Sortiment.

  • Hoher Effizienzgrad

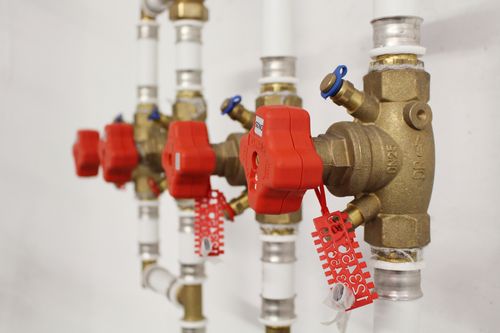

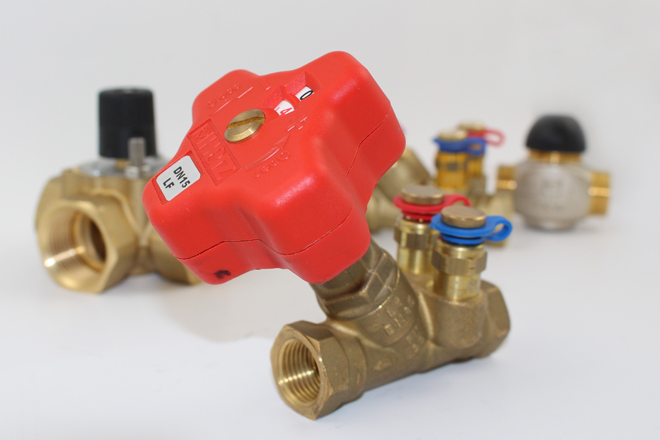

    Die HERZ Strangregulierventile sind in Schrägsitz- oder Geradsitzform sowie in Flanschausführung erhältlich. Je nach Modell sind sie mit (verlängerten) Messventilen für die Differenzdruckmessung und mit nicht-steigender Spindel mit Doppel- bzw. Tripel-O-Ring-Dichtung ausgeführt. Eine Voreinstellung durch Hubbegrenzung ist möglich – je Modelltype erfolgt die Anzeige der Voreinstellung digital im Handrad bzw. die Einstellstufe am Handradschaft.

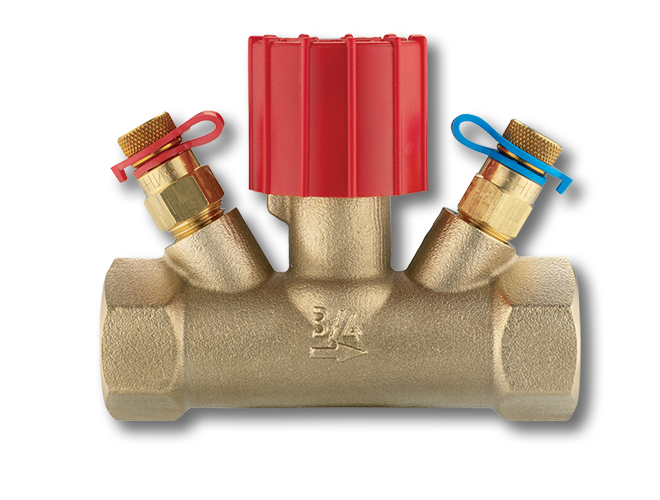

    NEU in der Produktfamilie von HERZ STRÖMAX ist das kompakte Strangregulierventil in Geradsitzform STRÖMAX-GN mit Messventilen und gleichprozentiger Kennlinie. Geeignet zum hydraulischen Abgleich in Heiz- und Kühlanlagen, zum Einregulieren von Verteilleitungen, Strängen, Wärmetauschern sowie Heiz- und Kühlregistern ist das neue Modell in den Dimension DN 15 – DN 50 erhältlich.

    Erfahren Sie mehr über die HERZ Strangregulierventile:

    Erfahren Sie mehr über die HERZ Strangregulierventile in Flanschausführung:

  • Regulierungsprofis

    Die HERZ Regulierventile 4216 in Geradsitzform, optional mit Außen- oder Innengewinde, sind für den hydraulischen Abgleich für Kühldeckenanlagen sowie Fan Coils konzipiert. Sie sind mit zwei Messventilen ausgeführt. Eine Voreinstellung für Hubbegrenzung ist möglich. Das HERZ Regulierventil speziell für die Anwendung in Solaranlagen ist mit einem Lötanschluss ausgeführt und für eine max. Betriebstemperatur bis 200 °C geeignet.

  • Die Ventilkombination

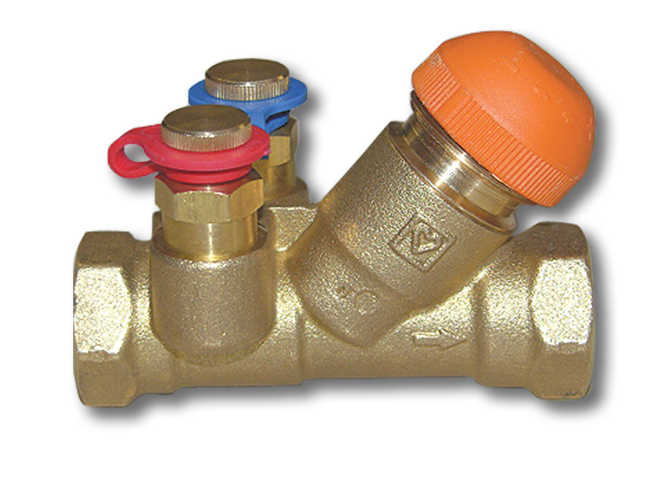

    Die HERZ Regel- und Regulierventile der Typen 7217 V sind speziell für erhöhte Differenzdrücke in Heizungs- und Kühlungsanlagen konzipiert und mit einer integrierten Messblende ausgeführt. Der kvs-Wert ist von 0,4 – 3,9 voreinstellbar. Die Ventile 7217 GV sind für die Regulierung von großen Volumenströmen ausgelegt und verfügen über ein druckentlastetes, voreinstellbares Oberteil. Alle Varianten haben zwei Messventile und besitzen ein Antrieb-Anschlussgewinde M 28 x 1,5 für stetigen oder 2-Punkt-Antrieb.

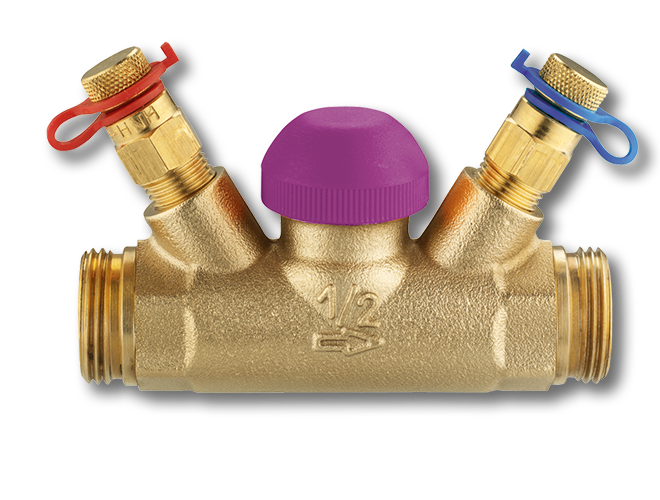

    HERZ Regel- und Regulierventile der Familie 7217 sind mit Antrieb-Anschlussgewinde M 28 x 1,5 für stetigen- oder 2-Punkt-Antrieb ausgeführt. Die thermostatische Regelventileeinsätze TS-98-V und TS-99-FV verfügen über ein stufenlos voreinstellbares Thermostatoberteil für den hydraulischen Abgleich in Kühldeckenanlagen und bei Fan Coils. Ausgeführt sind diese Modelle mit zwei Messventilen.

  • Die einfache Regelungslösung

    Thermostatische Regelventileeinsätze TS-98-V und TS-99-FV kommen zur Anwendung in haustechnischen Anlagen mit Kalt- und Warmwasser sowie Zonenregelung und verfügen über ein stufenlos voreinstellbares Thermostatoberteil für den hydraulischen Abgleich in Kühldeckenanlagen und bei Fan Coils. Ausgeführt sind diese Modelle mit zwei Messventilen.

  • 2- und 3 Wege-Ventile

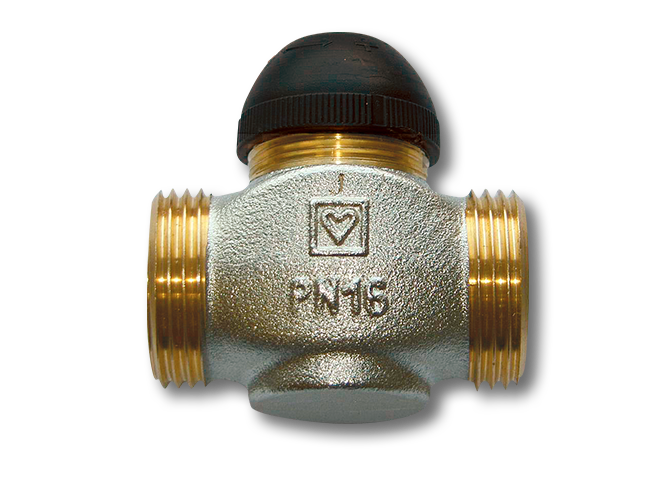

    Thermostatische Misch- und Verteilventile sind in den Ausführungen 2-Weg, 3-Weg und 3-Weg mit Bypass verfügbar. Diese Regelventile haben abgestufte kvs-Werte. Dies bedeutet, dass für jede Dimension Ventile mit unterschiedlichen kvs-Werten erhältlich sind. Das HERZ Regelventil 7760 wird bei Klimaanlagen in der Raumklimatisierung eingesetzt, die thermostatischen 3-Wege-Ventile für den Misch- und Verteilbetrieb (7762 und 7763) sowie die CALIS-TS-RD-Dreiwege-Verteilventile 7761 für den Thermostatbetrieb. Alle Modelle können mit einem passenden HERZ Thermomotor ausgestattet werden.

    Erfahren Sie mehr über die HERZ 2-Wege-Ventile:

    Erfahren Sie mehr über die HERZ 3-Wege-Ventile und das Calis-Verteilventil:

  • Präzise Regelung ohne Leckverluste

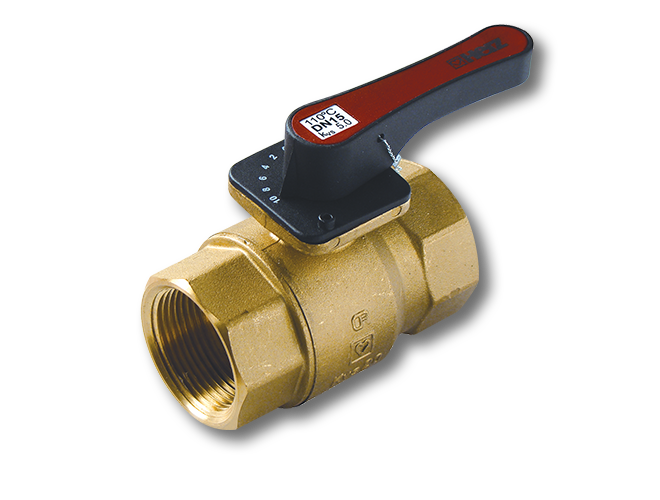

    Der HERZ 2-Weg-Regulierkugelhahn wird für die stetige Regelung von Kalt- und Warmwasser in geschlossenen Kreisläufen eingesetzt und in zwei Druckstufen angeboten: PN 40 (DN 15 – DN 25) bzw. PN 25 (DN 32 – DN 50). Die Kugel ist mit einer gleichprozentigen Kennlinie ausgeführt, die Spindelabdichtung verfügt über einen doppelten O-Ring. Optional ist der 2-Weg-Regulierkugelhahn mit Handgriff oder einem Drehantrieb 2117 verwendbar.

  • Mischventile

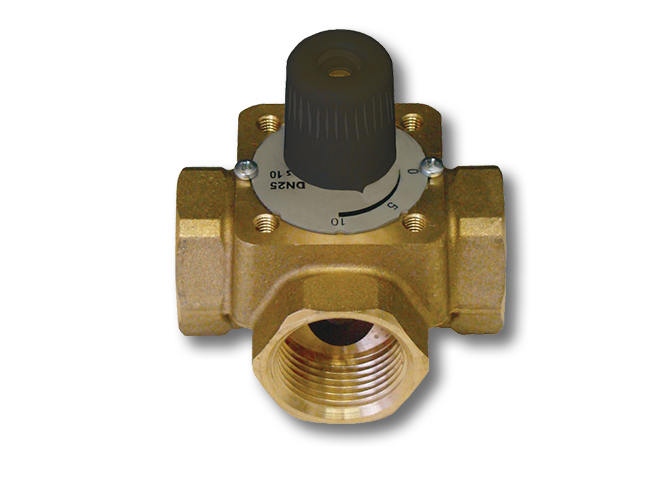

    HERZ Mischventile 2137 (3-Weg) und 2138 (4-Weg) werden als Regelelement in Heiz- und Kühlsystemen zur präzisen Regelung der Mediumstemperatur eingesetzt. Mit einem geeigneten Motorantrieb wird das Mischventil als Regelventil mit einer linearen, proportionalen oder quadratischen Charakteristik verwendet. 3-Wege-Mischventile können als Misch- oder Verteilventile verwendet werden, 4-Wege-Mischventile haben eine Doppelfunktion des Mischers – der Anteil an Warmwasser aus dem Kessel wird mit dem Rücklaufwasser vermischt. Dies führt zu einer höheren Rücklaufwassertemperatur, verringert die Korrosionsgefahr und gewährleistet eine längere Lebensdauer für den Kessel.

  • Misch- und Verteilventile

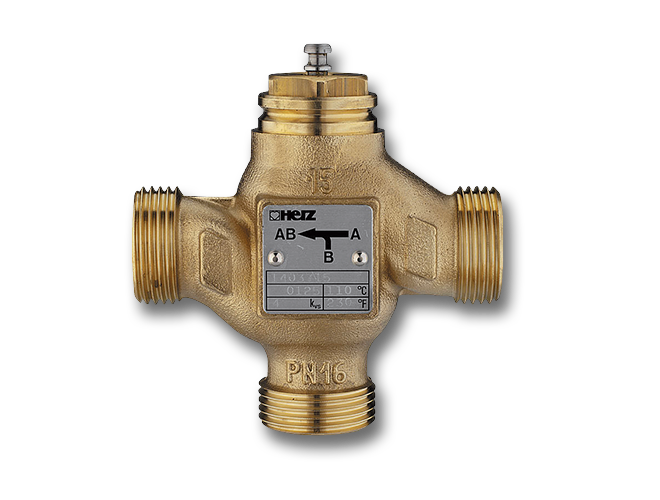

    Die 3-Wege-Misch- und Verteilventile 4037 werden zur Regelung von Heiz- oder Kühlanlagen, zum Einbau vor oder nach Wärmetauschern sowie Heiz- und Kühlregistern und zur Installation in Verteilleitungen und Strängen eingesetzt. Der passende Ventilantrieb 7712 verfügt über eine einstellbare Kennlinie. Die Dimensionen umfassen DN 15 (kvs 4,00) bis DN 50 (kvs 40,00).

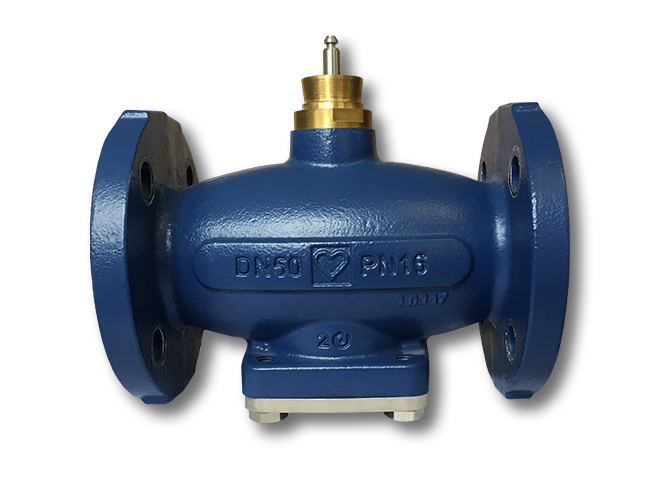

  • 2- und 3-Wege-Regelventile in Flanschausführung

    Die Durchgangs- und 3-Wege-Regelventile in geflanschter Ausführung werden überwiegend in Fernwärme-, Heizungs-, Lüftungs-, und Klimaanlagen (HKL) zur Regelung des Volumenstroms oder der Temperatur eingesetzt. Außerdem können sie zur Absperrung von Heizungs- oder Kühlungsleitungen eingesetzt werden. Die Gehäuse sind aus Grauguss (PN 16) bzw. Spähroguss (PN 25) gefertigt. Die Typenausführungen umfassen die Dimensionen DN 15 bis DN 150. Durch die gleichprozentige Kennlinie wird der kv-Wert automatisch prozentual der Hubänderung angepasst. Die max. Betriebstemperatur beträgt 140 °C. Die passenden Stellantriebe 7712 verfügen über ein wartungsfreies Getriebe.
